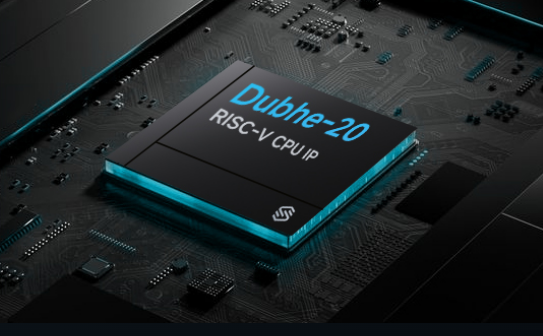

昉·天枢-20
昉·天枢-20 CPU IP采用了3级流水线、单发射、顺序执行的设计，支持丰富的RISC-V指令集RV32-IMFCB，以及自定义的数学运算加速指令。昉·天枢-20主要应用于对成本和功耗敏感的嵌入式系统。
IP库
IP类别
供应商
制造厂
搜索
-
-
芯来 CORDIC （算法加速器）
CORDIC IP提供数学函数（主要是三角函数的）硬件加速 通常应用于电机控制、计量、信号处理以及许多其他应用。它加速这些函数的计算相比软件实现，使得可能使用更低的工作频率，或者释放处理器周期以执行其他任务。
-
芯来 FFT （算法加速器）
FFT实现基于rAdix-2时域抽取的FFT和频域抽取IFFT运算功能。该IP可支持16 ~4096点的FFT 以及IFFT，具体工作模式可以通过总线进行配置。工作模式配置完成后开启IP使能信号，当流控模块发送TX请求时，数据流通过soc bus 传输，排列预处理后存入SRAM。数据量传输大小由点数配置相关，数据准备好后蝶形单元开始乒乓操作读写计算。运算结束触发完成flAg信号，流控模块发送RX请求，将计算结果通过soc bus传输到目的地址。
-
芯来 FIPS205(SLH-DSA) （加解密）
基于SPHINCS+算法的SLH-DSA标准，支持SLH-DSA-128、SLH-DSA-192、SLH-DSA-256三个安全等级。
-
芯来 FIPS204(ML-DSA) （加解密）
基于CRYSTALS-Dilithium算法的ML-DSA标准，支持ML-DSA-44、ML-DSA-65、ML-DSA-87三个安全等级。
-
芯来 FIPS203(ML-KEM) （加解密）
基于CRYSTALS-Kyber算法的ML-KEM标准，支持ML-KEM-512、ML-KEM-768、ML-KEM-1024三个安全等级。
-
芯来 CRYP （加解密）
CRYP可使用DES、Triple-DES （3DES）、AES或SM4算法对数据进行加密和解密。加密处理器完全兼容下列标准：• 联邦信息处理标准出版物（FIPS PUB 46-3，1999 年 10 月）以及美国国家标准协会 （ANSI X9.52） 规定的数据加密标准 （DES） 和3DES （TDES）• 联邦信息处理标准出版物（FIPS PUB 197，2001 年 11 月）规定的高级加密标准 （AES）支持多种密钥大小和链接模式• SM4国密标准GB/T 32907-2016 DES/TDES链接模式ECB和CBC，支持标准56位密钥（每个密钥带8位奇偶校验）• AES链接模式 ECB、CBC、CTR、GCM、GMAC、CCM，支持 128、192或256位密钥大小• SM4链接模式ECB、CBC、CTR、GCM、GMAC、CCM，支持 128位密钥大小CRYP为32位ICB外
-
芯来 HASH （加解密）
HASH散列处理器完全兼容安全散列算法（SHA-1、SHA-224、SHA-256、SHA-384和SHA-512）、国密杂凑散列算法SM3、MD5（消息摘要算法 5）、散列算法和适合多种应用的 HMAC（密钥散列消息认证码）散列算法。HMAC 适用于需要进行消息验证的应用程序。HASH为最多 （2128 - 1） 位的消息计算经 FIPS（联邦信息处理标准）认可的 160、224、256 和512位长度的摘要。此外，它还可以为 MD5 算法计算 128 位摘要。
-
芯来 Frtdec （加解密）
实时解密引擎FRTDEC允许基于读取请求地址信息实时解密AXI传输流量。在FRTDEC中可定义四个独立且不重叠的加密区域，每个区域可选择强制仅执行（execute-only）或禁止执行（execute-never）。FRTDEC采用AES-128计数器模式实现最低延迟。因此，每当某个加密区域的内容发生更改时，必须使用不同的加密上下文（密钥或初始化向量）重新加密整个区域。此约束使FRTDEC适用于解密只读数据或代码，例如存储在外部NOR闪存中的内容。当FRTDEC与SPI控制器配合使用时，必须通过闪存控制器的内存映射模式访问外部只读存储器。CPU存储器与FRTDEC遵循小端序格式，而AES硬件加速器遵循大端序格式。
-
芯来 ACRYP （加解密）
ACRYP非对称加密单元，支持RSA算法和ECC算法（国密SM2算法属于ECC），提供底层基础运算能力。在软件驱动的配合下，能完成一些协议规定的应用。
-
芯来 GMAC （高速接口）
以太网模块包含10/100/1000Mbps以太网MAC（媒体访问控制器），采用DMA优化数据帧的发送与接收性能，支持GMII/RGMII/MII/RMII物理层（PHY）通讯的标准接口，实现以太网数据帧的发送与接收。以太网模块遵守IEEE 802.3-2002标准和IEEE 1588-2008标准。
-
芯来 USB (高速接口)
USB全速（USBFS）控制器为便携式设备提供了一套USB通信解决方案。USBFS不仅提供了主机模式和设备模式，也提供了遵循HNP（主机协商协议）和SRP（会话请求协议）的OTG模式。USBFS可提供USB2.0协议所定义的所有四种传输方式（控制传输、批量传输、中断传输和同步传输）。
-
芯来 DISP
DISP屏幕显示控制器接口提供并行的数字RGB（红色，绿色和蓝色）和用于水平、垂直同步、像素时钟和数据使能作为输出并且直接连接到各种LCD（液晶显示器）和TFT（薄膜晶体管）以及OLED（有机发光半导体管）等显示屏幕上。该接口控制器内置DMA引擎连续将数据从系统内存移至控制器内，然后输出至外接显示器。该显示控制器支持两个单独的图层，以及图层叠加和混合功能。
-
芯来 G2D
G2D提供从某一个或两个源图像到目标图像的可配置的图像处理功能。支持如下四种转换模式：• 复制某一源图像到目标图像；• 将某一源图像进行格式转换后复制到目标图像；• 将两个不同的源图像进行混合，并将得到的结果进行特定的颜色格式转换；• 用特定颜色填充目标图像区域。
-
芯来 DCMI
DCMI（Digital Camera Interface）全称为数字摄像头接口。数字摄像头接口是一个同步并行接口，可以从数字摄像头捕获视频和图像信息。它支持不同的颜色空间图像的转换，例如 YUV422/RGB565，另外支持JPEG格式图像。
-
芯来 GMC
外部存储控制器（GMC）包括以下两个存储控制器：NOR Flash/PSRAM存储控制器，同步DRAM （SDRAM）控制器。
-
芯来 SAI
SAI 接口（串行音频接口）灵活性高、配置多样，可支持多种音频协议。该接口适用于许多立体声或单声道应用。例如，它可配置为支持 I2S标准、LSB或MSB对齐、PCM/DSP、TDM 和AC’97等协议。将音频模块配置为发送器时，SAI接口可提供SPDIF输出。SAI通过两个完全独立的音频子模块来实现这种灵活性和可配置性。每个模块都有自己的时钟发生器和I/O线控制器。
-
芯来 Mailbox
Mailbox是内部系统与主机处理器之间的通信通道。主机处理器通过AXI从接口与Mailbox模块通信，Mailbox则通过系统总线与内部系统通信。所有主机CPU均可访问外部可见的16KB地址映射空间，该空间包含Mailbox存储器、状态寄存器及控制寄存器。Mailbox访问权限由主机ID和各个Mailbox状态联合控制，而中断控制寄存器的访问权限完全由主机ID管理。
-
芯来 Basic TIMER
基本定时器包含一个32位自动重载计数器，该计数器由可编程预分频器驱动。
-
芯来 Advanced TIMER
高级定时器是四通道定时器，支持输入捕获和输出比较。可以产生PWM信号控制电机和电源管理。高级控制定时器包含一个32位自动重载计数器，该计数器由可编程预分频器驱动。此类定时器可用于多种用途，包括测量输入信号的脉冲宽度（输入捕获），或者生成输出波形（输出比较和PWM）。使用定时器预分频器和时钟控制器预分频器，可将脉冲宽度和波形周期从几微秒调制到几毫秒。
